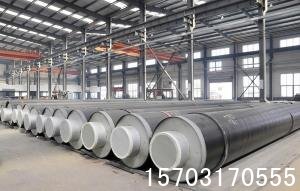

外滑動與內滑動式預制直埋蒸汽保溫管
工作鋼管
工作鋼管一般選用材質為20#鋼,標準為GB/T8163-2008或GB/T3087-2008的無縫鋼管。若介質溫度≤280℃時,可選用材質為Q235B,標準為GB/T9711-2017的螺旋鋼管。
保溫材料
預制直埋蒸汽保溫管道選用的保溫材料主要有:氣凝膠氈、離心玻璃棉、憎水復合硅酸鹽、硅酸鋁氈。
氣凝膠氈特點:超低的導熱系數、降低熱損、縮減產品口徑、降低成本、質量輕、體積小。
離心玻璃棉特點:耐溫適中、導熱系數低、造價適中、耐水煮性好。
憎水復合硅酸鹽特點:耐溫高、造價偏高、導熱系數偏高、密度大、耐水煮性差。
硅酸鋁特點:不可燃、耐溫高、造價適中、密度大、耐水煮性差。
外鋼管防腐
玻璃鋼防腐的主要特點:采用聚氨酯、環氧樹脂或酚醛樹脂作為主要原料。質輕、表面光滑、強度大、硬度高、耐沖擊、耐溫90℃—100℃、電絕緣性強、耐酸堿鹽腐蝕,現場補口工藝簡便,相對成本較低。
3PE防腐的主要特點:底層為熔結環氧,中間層為粘膠劑,面層為擠塑聚乙烯。有較好的機械強度和沖擊韌性、耐水、耐酸酸堿鹽和細菌腐蝕,耐溫70℃-80℃,冷態(室溫下)強度比較大,其成本比較高,涂敷工藝復雜,現場補口,異型管件的防腐難以與管體匹配。
聚脲涂層的主要特點:它是一種有國外引進的新型性能優,無溶劑、無污染的防腐材料,有良好的拉伸強度,伸長率、柔韌性、耐磨性、耐老化和耐腐蝕性,熱穩定性好,可在120℃長期使用,承受150℃的短時熱沖擊。目前為其造價較高,尚未在直埋蒸汽保溫管道外防腐中推廣使用。

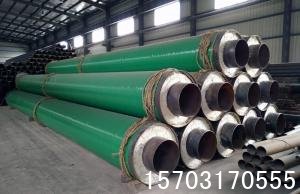

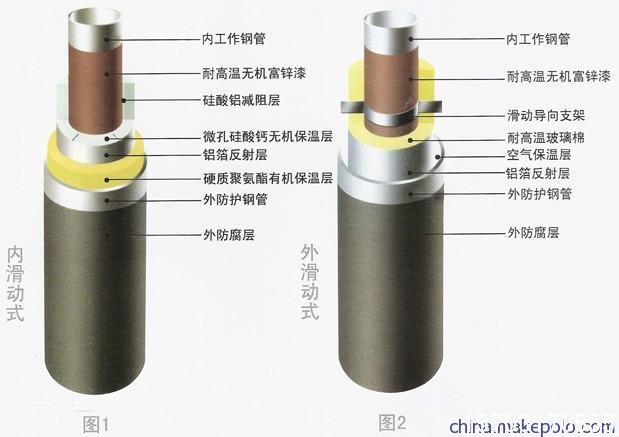

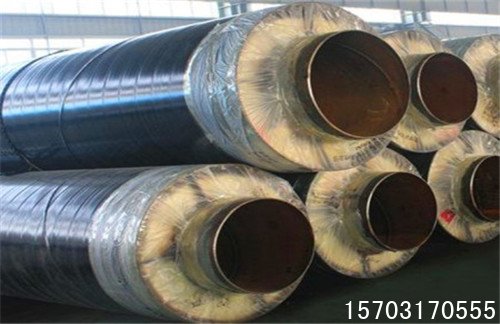

外滑動保溫結構
該結構由于保溫層和外護管之間有一層空氣層,管道在運輸及施工過程中侵入的水分可在逐步暖管過程中排出,因而比較合適于雨量充沛、水位高的地區。但對于氯離子、硫離子等含量比較高的土壤(尤其在沿海地區),對外鋼管的防腐需進一步加強。
外滑動結構是基于“鋼地溝”的思想設計而成,可從充分利用彎頭進行自然補償,降低了成本,同時減小了固定墩的推理。可將管線在固定墩處分為多個相對獨立的部分,在兩固定墩之間設排潮管(最好為兩套),則排潮管既能排出潮濕氣體,又可作為日常運行的信號管,可隨時檢測管網運行情況。
內滑動保溫結構
內滑動由于使用了保溫性能優良的有機保溫材料,如聚氨酯,保溫效果好,外表面溫度較低,對鋼制外護管的內滑動結構,除保溫良好外,還具有強度高,密封性能好,接口強度 高,不用打固定支座等優點,但該結構造價高。

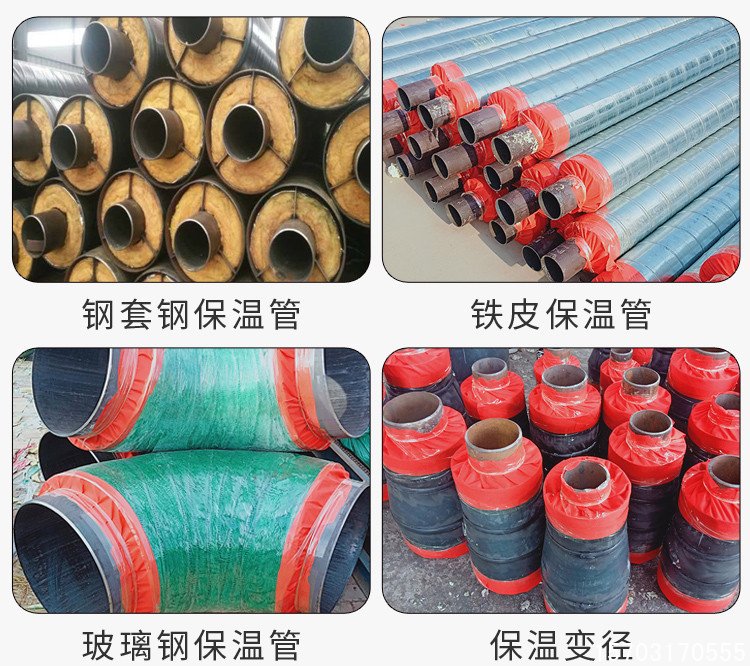

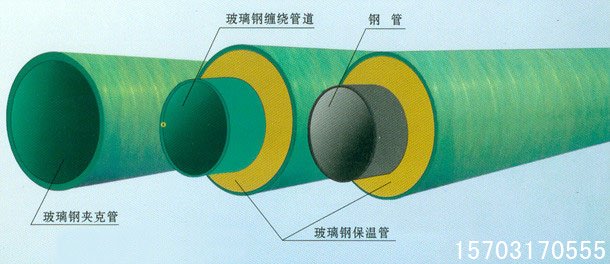

對玻璃鋼外護管,不存在腐蝕問題,造價也比較低,但在玻璃鋼制作過程中應防止浸水,以免影響玻璃鋼的強度和壽命。因此在玻璃鋼制作及現場施工中藥制定完善的防雨和排水措施。

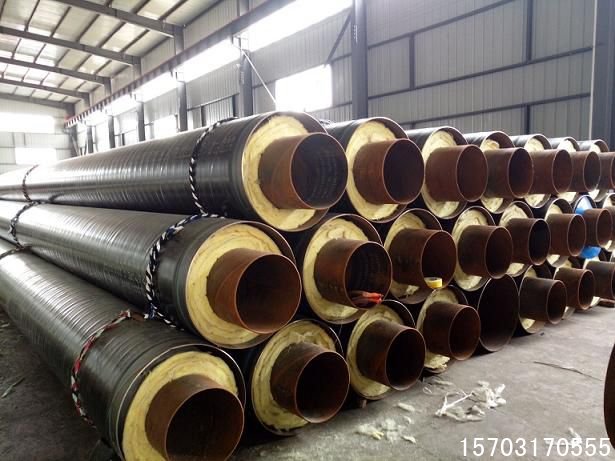

預制直埋式蒸汽保溫管及管件規格
規格(MM) |
工作鋼管(外徑*壁厚MM) |
外套鍍鋅管(外徑*壁厚MM) |
保溫層厚度(MM) |
89/273 |
89*4.5 |
273*6.0 |
70 |
108/273 |
108*4.5 |
273*6.0 |
65 |
133/325 |
133*4.5 |
325*6.0 |
80 |
159/377 |
159*5.0 |
377*7.0 |
85 |
219/478 |
219*6.0 |
478*7.0 |
100 |
273/529 |
273*6.0 |
529*7.0 |
105 |
325/630 |
325*7.0 |
630*8.0 |
125 |
377/720 |
377*7.0 |
720*10.0 |
140 |
426/820 |
426*7.0 |
820*10.0 |
140 |
478/820 |
478*7.0 |
820*10.0 |
140 |
529/920 |
529*7.0 |
920*10.0 |
165 |
630/1020 |
630*8.0 |
1020*10.0 |
165 |
720/1120 |
720*10.0 |
1120*10.0 |
170 |
820/1220 |
820*10.0 |
1220*12.0 |
170 |
